MKST8600可程控多功能校准器 MKST8600多功能校验仪是一种单项多功交直流标准源，能输出单相交流工频标准信号、直流标准信号、电阻和方波频率等信号，LDC320×240大屏幕显示，不仅能显示相对误差和绝对误差，同时还可以根据输入分度数转成分度显示，根据输入满度显示引用误差。可以用来检定测试模拟指示和交直流数字式电压表、电流表、有功功率表、无功功率表、相位表、功率因数表、有功电能表、无功电能表、频率表等多种工频仪表、电量变送器和多用表。可以代替5500，并且额定输出功率比5500大。

一、主要特性

1、输出值稳定性好：输出电压、电流、相角闭环反馈，直流电压、电流、功率优于10ppm/分钟。交流优于0.01%/分钟。

2、额定输出功率大：电压、电流额定输出功率大于 20W，最大可达30W,可以检定D26、T19等大负载标准表。

3、输出参数多、应用范围广：可以检定直流电压、电流和功率表，交流电压表、电流表、有用功率表、无用功率表、相位表、功率因数表、频率表、电能表和单相交、直流变送器，几乎包括全部单相交直流仪表。

4、显示功能多、使用方便：LDC320×240大屏幕显示，不仅能显示相对误差和绝对误差，同时还可以根据输入分度数转成分度显示，根据输入满度显示引用误差。交流输出时除了显示基本输出量和误差外还可显示功率因数、有功和无功等功率参数，输入用数字键和旋转编码器配合使用，调节输出极其方便。

5、完善的保护功能：即使误操作也不会损坏校验仪和被检表，电流、电压均设有过压、过流双保护，可靠性极高。

6、带有RS232接口：与计算机联系可组成半自动测试系统，软件具有记录存档、误差运算、数据管理等功能，并且根据测量结果自动生成检定证书或检定结果通知书，存储有多种表检定和处理过程。

二、主要技术指标：

1、输出直流电压：10 mV～1000V

2、输出交流电压：10mV～1000V

3、输出直流电流：2μA～22A

4、输出交流电流：2mA～22A

5、输出直流功率范围：20pW-22.44kW.

6、输出交流功率范围：2mW-22.44kW.

7、输出相角：0º～+359.99º,分辨率0.01 º，准确度; ±0.05 º

8、输出电阻：10Ω～10MΩ，准确度0.05%，额定功率为0.5W.

9、输出频率：40HZ～65HZ和点频400HZ、500HZ、1KHZ、1.5KHZ、2KHZ、2.5KHZ 频率在40HZ～65HZ调节细度：0.001HZ，准确度0.02%.

10、输出交流直流电流、交流直流电压：准确度0.05%.

11、输出功率：准确度0.05%（PF=1）

12、交直流电压、电流输出额定功率：20W（最大输出30W）。

13、输出方波频率范围：0.1Hz～1.1MHz， 调节细度：优于1×10－4，准确度0.02%.

三、注：多用表校验仪的工作原理

程控多用表校验仪稳定性高主要是由所用原理决定的。目前国内外标准源主要基于以下三种原理：

a) 非反馈开放式原理。

这个原理主要是由一个信号源和标准表组成，信号源不加任何反馈控制，输出值用标准表显示出。这种原理输出稳定性不好，国外现在已不用，国内早期DO30等产品都是运用这种原理。

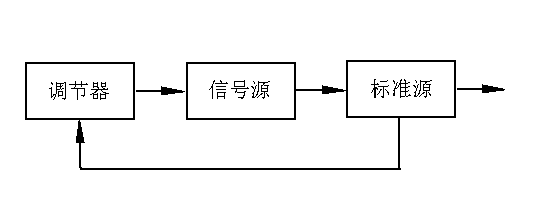

b) 测量反馈式原理。

这个原理同上述相似，只是多了一个调节器，见下图。

标准表测量其输出值，当输出值不在原来设定范围内，启动调节器进行调节，使输出达到设定值。这一原理目前国内产品大量使用，可以说除了我公司生产标准源之外，国产标准源都是这个原理。这个原理比上述原理有进步，但还有局限性，输出指标与测量表的分辨能力、响应时间等影响输出指标，输出稳定性不高。

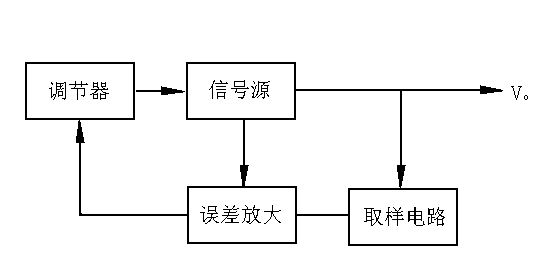

c) 自动反馈调节原理。

如上图所示，信号源输出信号经取样电路变成固定信号，这个信号与信号源的信号进行比较，经运算得到两个信号的差，这个差经过放大后输送到调节电路进行调节，使输出信号与信号源一致。这一原理整个输出都处于深度负反馈控制中，整个过程不需要人或计算机进行控制，所以响应时间快、输出信号稳定性好。我们多用表校验仪是基于这个原理。国外产品如福禄克5500、5700等都是应用这一原理。这个原理硬件电路复杂，工艺水平要求高，国内应用比较少。
